Thông số kỹ thuật:

- Điện áp hoạt động: 100-240VAC, 50-60HZ

- Công suất tải động cơ: 1500W (max)

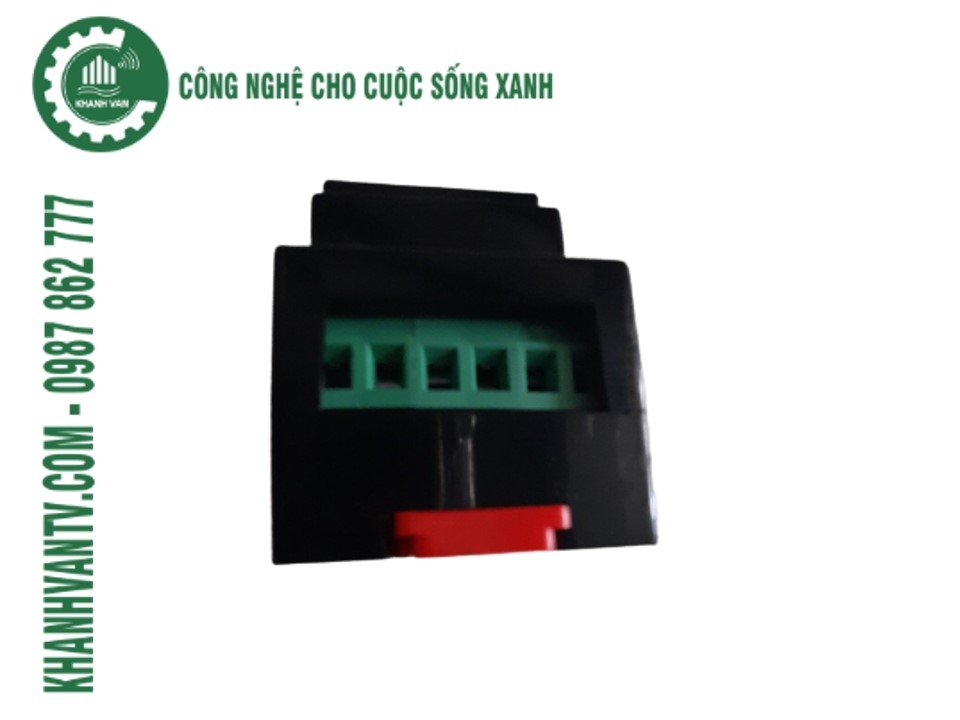

- Kiều lắp đặt: Thanh ray 35mm.

- Điện áp cáp ra phao: 12VDC

- Khoảng cách dây dẫn tín hiệu đến phao: 100M (tiết diện dây 0.5mm2)

- Kích thước (DxRxC): 91x58x36mm

- Nhà sản xuất: LAZICO

- Xuất xứ: Việt Nam

- Bảo hành: 5 năm

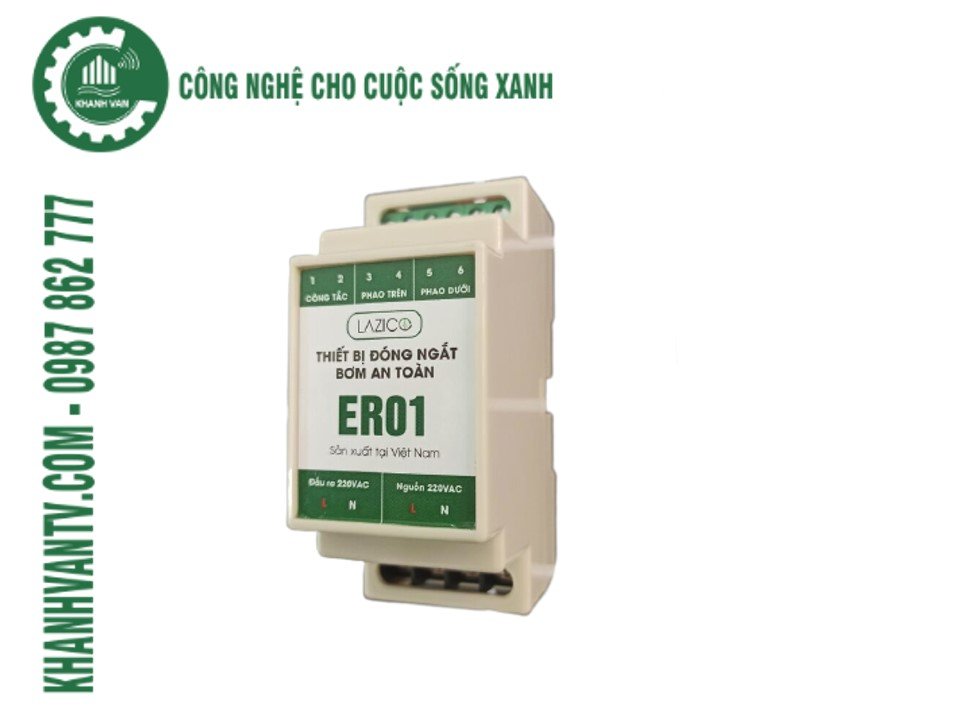

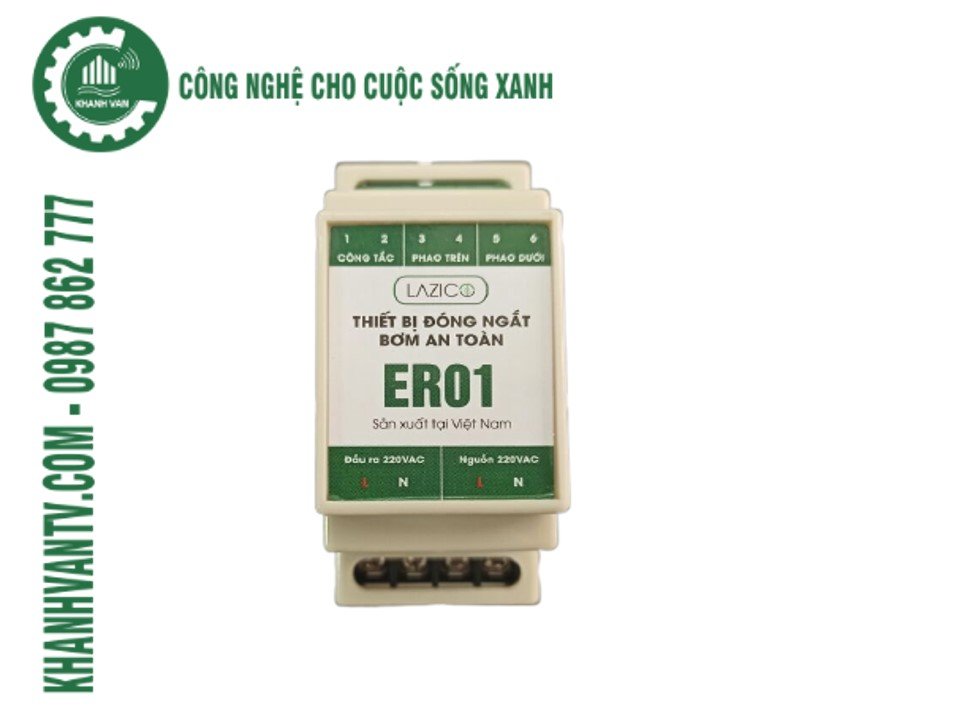

Cách đấu nối:

- Đấu nguồn vào chân L và N (nguồn 220v)

+ Dây lửa đấu với chân L, Dây mát đấu với chân N

- Đầu ra bơm đấu với chân L và N (đầu ra 220v)

- Phao trên: Chân 3, 4 đấu với tiếp điểm A1, A2 của phao trên

- Phao dưới: chân 5, 6 đấu vào tiếp điểm B1, B2 của bể ngầm

- Công tắc: chân 1, 2 đấu với công tắc bật tắt bằng tay ( có thể dùng hoặc không)

Lưu ý: Nên dùng bút thử điện để xác định chính xác dây lửa và mát.

Sơ đồ ứng dụng:

Đấu 1 phao:

Đấu 2 phao

Đấu 1 phao với khởi động từ:

Đấu 2 phao với khởi động từ:

Đấu với bơm 3 pha
